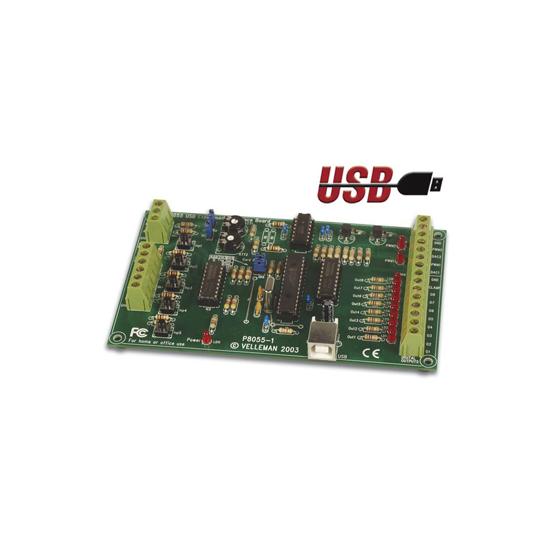

Placa de Interface Diagnóstico/Teste USB

Kit fornecido completamente assemblado.

A placa de interface VM110 tem 5 canais de entrada digital e 8 canais de saída digital.

Além disso, há duas entradas analógicas e duas saídas analógicas com resolução de 8 bits.

O número de entradas / saídas pode ser expandida, ligando mais (até um máximo de quatro) Placas para o PC ligadas por USB.

Todas as rotinas de comunicação estão contidas em uma biblioteca de ligação dinâmica (DLL).

Poderá escrever aplicações personalizadas em Windows (98SE, 2000, Me, XP) em Delphi, Visual Basic, C + + Builder ou qualquer outra rotina de 32 bits do Windows ou ferramenta de desenvolvimento de aplicações que suporte chamadas para uma DLL.

Software de Diagnóstico / TEST:

Teste de saída / entrada separada

Limpar todas as / set todas as funções

Função de contador nas entradas 1 e 2 com debounce ajustável (max 2kHz depende carga de I / O total)

Sliders set saída analógica

Entrada analógica indicação bar-graph

Requisitos mínimos do sistema:

Pentium classe CPU

Conexão: USB1.0 ou superior

Windows 98SE ou superior (Win NT excluídos)

CD-ROM e mouse e porta de jogo

5 entradas digitais (0 chão, 1 = aberto)

2 entradas analógicas com atenuação e opção de amplificação (interna +5 V para teste)

8 interruptores digitais de saída de coletor aberto (max. 50V/100mA) (com indicação LED na placa)

2 saídas analógicas:

0 a 5V, resistência de saída 1K5

PWM coletor 0 a 100% open saídas max 100mA / 40V (a bordo indicação LED)

Tempo de conversão geral: 20ms por comando

Fonte de alimentação via USB: aprox. 70mA

Dimensões: 145 x 88 x 20mm / 5,7 x 3 x 0.8 ”

K8055, K8055N, VM110, VM110N Aplicação iPhone

Aplicativo para iPhone para K8055, K8055N (kit) ou VM110, VM110N (Assemblados)
